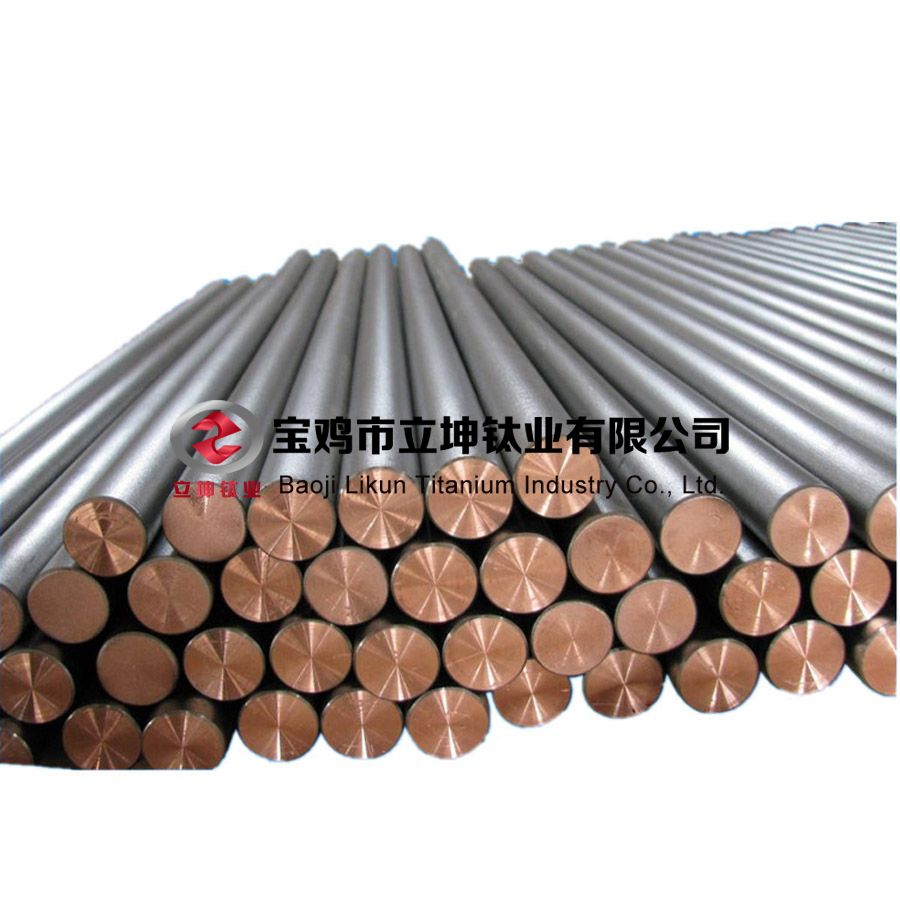

1、鈦包銅技術工藝

復合板材由基材和復材組合而成，組合的方式主要有軋制、爆炸、爆炸+軋制接合三種。復層材一般使用不銹鋼、鈦、鋁、銅合金等材料，主要是提高材質的耐腐蝕性或耐磨性能等。廣泛用于石油、化工、輕工、冶金、電力等工業部門的耐腐蝕容器，耐壓設備的筒體和封頭，通常可節省稀有、貴重材料80％以上。若用于各種交換器，冷凝器的管板，則可節約90％以上。目前，我廠生產的復合材料主要有鈦包銅、不銹鋼/鈦、不銹鋼/鋼、鋁/鋼、鎳/鋼等。復合材料中的缺陷主要為基材和復材交界面上的未結合。在探測過程中，若出現始脈沖信號增寬底脈沖消失或缺陷脈沖的增寬增高前移時，則該區域為非貼合區。

基層材和復層材之間交界面上的未結合是與板面平行的，所以采用直探頭縱波探傷最為有效。

2、探傷原理

超聲波從金屬入射到空氣界面，入射波介質聲阻抗遠大于透射波介質聲阻抗，聲壓反射率趨于-1，透射率趨于0，即聲壓幾乎趨于全反射無透射，超聲波垂直入射到聲阻抗相差很小的介質組成的界面時，幾乎全透射，無反射。

界面上的聲壓反射率rp為：

rp＝ (z2-z1) /(z2+z1)

z1：聲束入射一側的聲阻抗；

z2：透射一側介質聲阻抗；

聲壓透射率tp為：

tp＝1+ rp

3、探傷工藝的選擇

復合材可以從復層材或母材一側進行探傷，探測頻率為2～10MHz，探頭直徑為10～30mm，探傷靈敏度一般是把完好區的底波調為80％。
